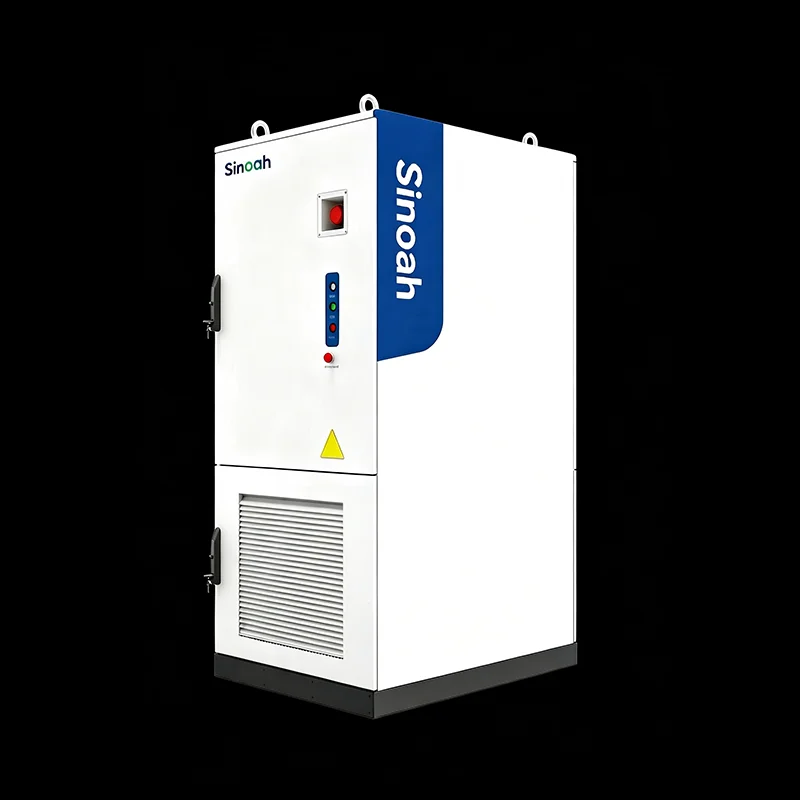

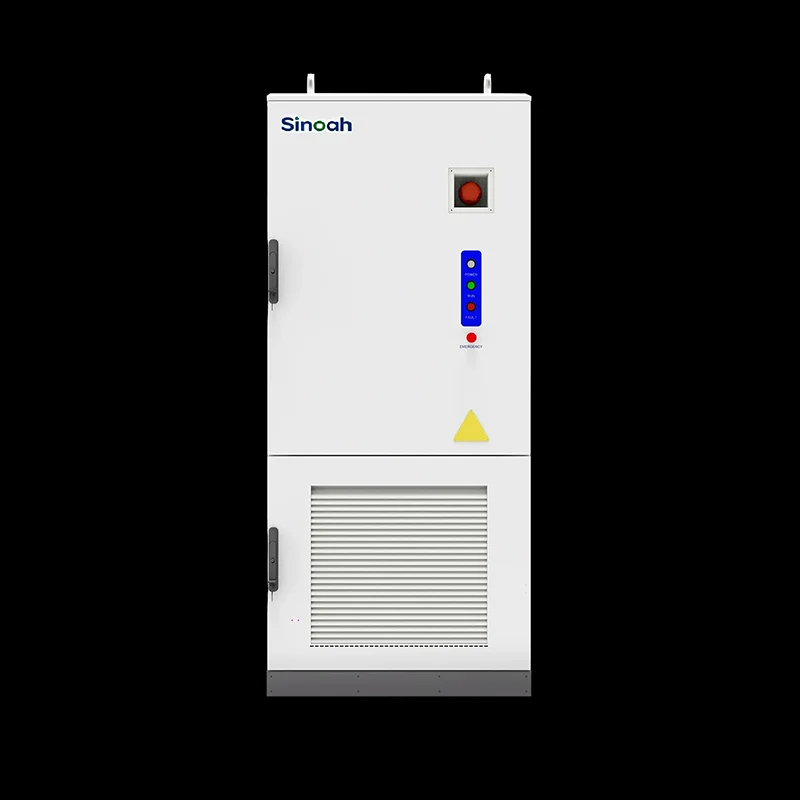

Tủ ESS làm mát bằng chất lỏng 125kW / 261kWh

Với pin LFP 314Ah, tuổi thọ hơn 8000, chênh lệch nhiệt độ pin được kiểm soát trong phạm vi 3°C và bảo hành pin 10 năm, Tủ ESS làm mát bằng chất lỏng 125kW / 261kWh của Sinoah Energy phù hợp cho các nhà máy, khách sạn, nhà kho, tòa nhà thương mại, dự án lưu trữ năng lượng mặt trời và trạm sạc xe điện. Vỏ bọc nhỏ gọn 1050×1350×2400mm của nó chiếm khoảng 1,4m2 và cung cấp mức bảo vệ IP55 cho các yêu cầu lắp đặt ngoài trời.

Thiết kế tất cả trong một để triển khai ESS thương mại nhanh hơn

Tủ ESS làm mát bằng chất lỏng 125kW / 261kWh của Sinoah Energy tích hợp các thành phần chính cần thiết để lưu trữ năng lượng thương mại vào một hệ thống được lắp ráp tại nhà máy. Hệ thống pin sử dụng tế bào LFP 3.2V/314Ah được cấu hình là 1P260S, cung cấp công suất 261kWh với dải điện áp DC 728–936V.

Một PCS hai chiều 125kW với đầu ra AC 400V quản lý chuyển đổi năng lượng hai chiều giữa pin và lưới điện, trong khi BMS tích hợp liên tục theo dõi tình trạng pin ở cấp độ tế bào. EMS tích hợp kiểm soát các chiến lược vận hành như loại bỏ giờ cao điểm, dịch chuyển phụ tải, tối ưu hóa thuế quan và sử dụng năng lượng tái tạo. Tích hợp phân phối điện, đo sáng, cầu dao, bảo vệ đột biến, làm mát và chống cháy bằng khí dung giúp giảm bớt sự phức tạp của việc lắp đặt tại chỗ.

Do tủ được lắp ráp sẵn và kiểm tra tại nhà máy nên khách hàng chủ yếu cần chuẩn bị nền tảng lắp đặt và hoàn thiện các kết nối điện cần thiết, giúp rút ngắn thời gian triển khai so với các thiết bị ắc quy, PCS và điều khiển lắp đặt riêng.

Công suất 125kW và Công suất 261kWh cho Quản lý Năng lượng Thương mại

Sự kết hợp giữa công suất đầu ra 125kW và công suất năng lượng 261kWh mang lại sự cân bằng thực tế giữa quản lý nhu cầu điện và chuyển dịch năng lượng. Đối với các doanh nghiệp có nhu cầu cao điểm trong thời gian ngắn, hệ thống có thể xả nhanh để giảm nhu cầu điện lưới. Đối với các ứng dụng theo thời gian sử dụng, nó có thể sạc trong thời gian có chi phí thấp hơn và xả khi giá điện cao hơn.

Thời gian sao lưu thực tế phụ thuộc vào tải được kết nối. Ở mức tải không đổi 125kW, công suất danh nghĩa 261kWh tương đương khoảng hai giờ cung cấp năng lượng theo lý thuyết trước khi hệ thống bị mất điện và cài đặt dự trữ. Tải tới hạn thấp hơn có thể kéo dài thời gian dự phòng sẵn có, giúp tủ phù hợp với các chiến lược cấp điện khẩn cấp khác nhau.

Làm mát bằng chất lỏng tiên tiến với khả năng cân bằng nhiệt độ trong vòng 3°C

Tính đồng nhất về nhiệt độ của pin có tác động trực tiếp đến độ tuổi của pin, độ an toàn và hiệu suất hệ thống lâu dài. Sinoah Energy ECO-E261LP-2A sử dụng làm mát bằng chất lỏng ở cấp độ gói để duy trì chênh lệch nhiệt độ tế bào trong khoảng 3°C.

Nhiệt độ tế bào đồng đều hơn giúp giảm căng thẳng nhiệt cục bộ và hỗ trợ hiệu suất sạc và xả ổn định. Hệ thống làm mát bằng chất lỏng được kết hợp với làm mát không khí cưỡng bức cho PCS và các bộ phận điện khác, tạo ra kiến ​​trúc quản lý nhiệt lai.

Cách tiếp cận này cũng hỗ trợ thiết kế tủ nhỏ gọn, cho phép dung lượng pin 261kWh đặt vừa trong vỏ 1050×1350×2400mm. Hệ thống được thiết kế để hoạt động ở nhiệt độ môi trường xung quanh từ -25°C đến +55°C.

EMS thông minh để cạo đỉnh, chuyển tải và tối ưu hóa năng lượng mặt trời

EMS tích hợp cho phép Tủ ESS Năng lượng Sinoah đáp ứng nhu cầu điện và giá năng lượng đang thay đổi. Thay vì chỉ hoạt động như một cục pin dự phòng, hệ thống có thể chủ động quản lý cách thức và thời điểm lưu trữ và sử dụng điện.

1. Cạo Đỉnh và Chuyển Tải

Trong thời gian có nhu cầu điện cao, EMS có thể ra lệnh xả pin và giảm lượng điện năng lấy từ lưới điện. Trong thời gian nhu cầu thấp hơn, hệ thống có thể sạc lại pin. Điều này giúp doanh nghiệp quản lý nhu cầu cao nhất và tối ưu hóa hồ sơ tiêu thụ điện của họ.

2. Tối ưu hóa giá cước theo thời gian sử dụng

Các doanh nghiệp hoạt động theo biểu giá điện theo thời gian sử dụng có thể sạc pin trong thời gian có chi phí thấp hơn và xả pin trong thời gian có chi phí cao hơn. Lợi ích tài chính phụ thuộc vào giá điện địa phương, lịch trình vận hành, hiệu quả hệ thống và chiến lược đạp xe.

3. Tích hợp PV + Lưu trữ

Đối với các tòa nhà thương mại được trang bị pin mặt trời, lượng năng lượng mặt trời dư thừa có thể được lưu trữ thay vì xuất khẩu khi nhu cầu tại chỗ thấp. Năng lượng lưu trữ sau đó có thể được sử dụng sau này khi sản lượng điện mặt trời giảm, cải thiện khả năng tự tiêu thụ năng lượng mặt trời và giảm sự phụ thuộc vào điện lưới.

4. PV + Lưu trữ + Sạc EV

Việc sạc xe điện có thể tạo ra sự gia tăng đột ngột về nhu cầu năng lượng tại chỗ. Tủ ESS 125kW có thể hoạt động như một bộ đệm năng lượng cho cơ sở hạ tầng sạc, giúp các doanh nghiệp quản lý phụ tải sạc và có khả năng giảm nhu cầu nâng cấp kết nối lưới tốn kém, tùy theo điều kiện điện tại chỗ.

5. Cung cấp điện khẩn cấp

Khi được cấu hình để vận hành dự phòng, hệ thống có thể cung cấp điện cho các phụ tải quan trọng được chỉ định trong thời gian lưới điện bị gián đoạn. Thời lượng dự phòng khả dụng tùy thuộc vào cấu hình tải, cài đặt dự trữ, cấu hình PCS và thiết kế điện của địa điểm.

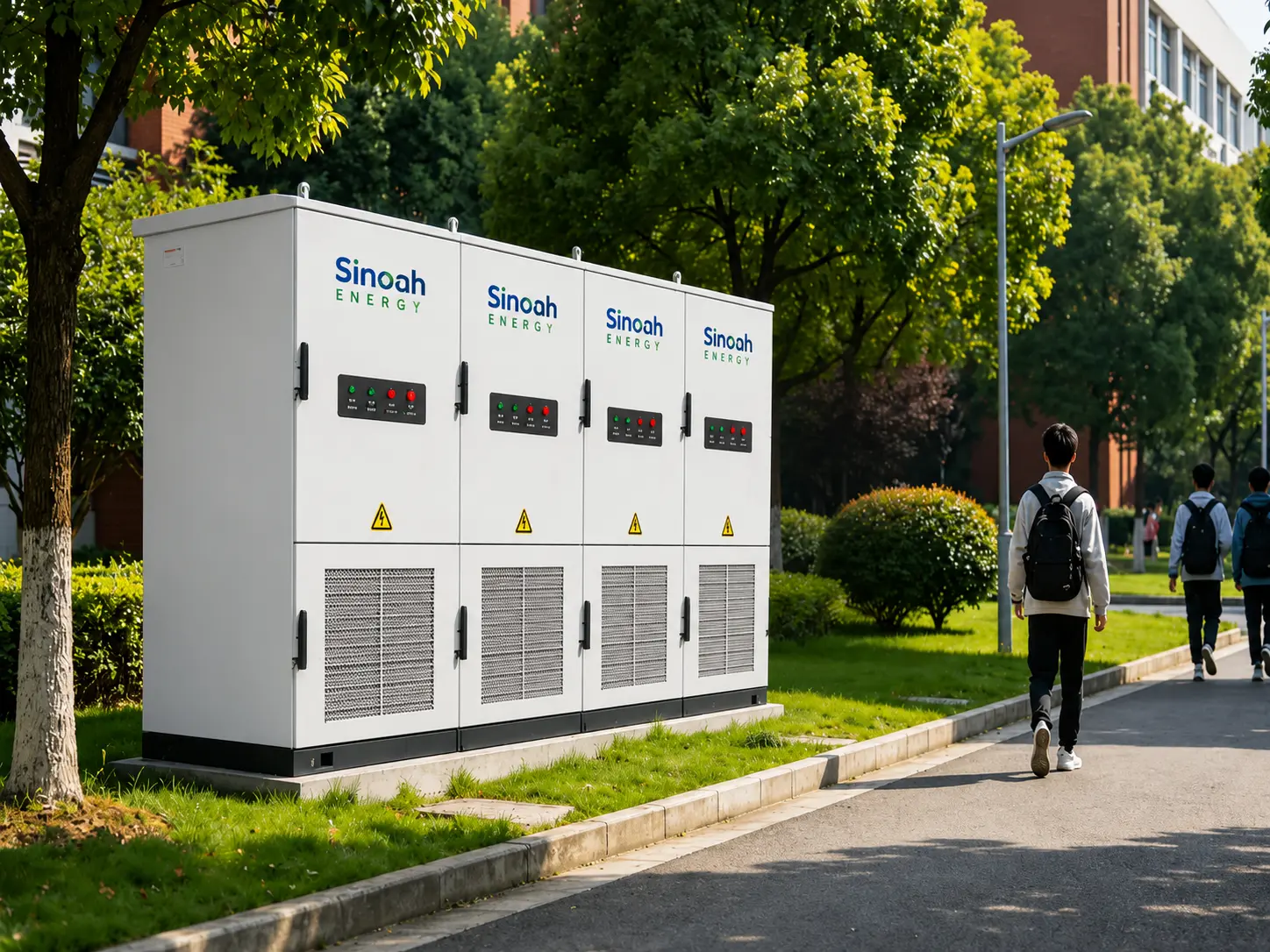

Tủ IP55 nhỏ gọn để lắp đặt thương mại ngoài trời

Các dự án lưu trữ năng lượng thương mại thường có không gian trong nhà hạn chế, khiến việc lắp đặt ngoài trời trở thành một vấn đề quan trọng cần được cân nhắc. Tủ năng lượng Sinoah có kích thước 1050×1350×2400mm và chiếm diện tích khoảng 1,4m2.

Vỏ IP55 của nó cung cấp khả năng bảo vệ chống lại sự xâm nhập của bụi và tia nước, trong khi khả năng chống ăn mòn C4 hỗ trợ lắp đặt trong môi trường công nghiệp và ven biển. Bảo vệ chống ăn mòn C5 cũng có sẵn khi môi trường dự án yêu cầu.

Vị trí lắp đặt phải có nền bê tông phù hợp, đủ thông gió và khoảng cách an toàn cũng như lối đi phù hợp để kiểm tra và bảo trì.

Pin nhiều lớp và phòng cháy chữa cháy

An toàn là rất quan trọng khi triển khai hệ thống pin lithium 261kWh trong môi trường thương mại. Sinoah Energy kết hợp giám sát cấp độ tế bào, bảo vệ BMS, quản lý nhiệt và chữa cháy trong tủ.

BMS giám sát các điều kiện hoạt động và cung cấp khả năng bảo vệ chống lại các điều kiện quá điện áp, thấp áp, quá dòng, quá nhiệt và ngắn mạch. Hệ thống chữa cháy cấp PACK dựa trên khí dung được tích hợp để ứng phó với các sự kiện cháy được phát hiện ở cấp độ pin.

Hệ thống được thiết kế theo các tiêu chuẩn quốc tế và yêu cầu chứng nhận, bao gồm UN38.3, IEC 62619, IEC 63056, IEC 62477-1, IEC 61000-6-2/4 và UL 9540A. Việc tuân thủ lưới điện có thể áp dụng bao gồm các cấu hình EN 50549, G99, VDE4105, NRS097, C10/11, CEI0-21 và CEI0-16 theo yêu cầu của dự án và thị trường mục tiêu.

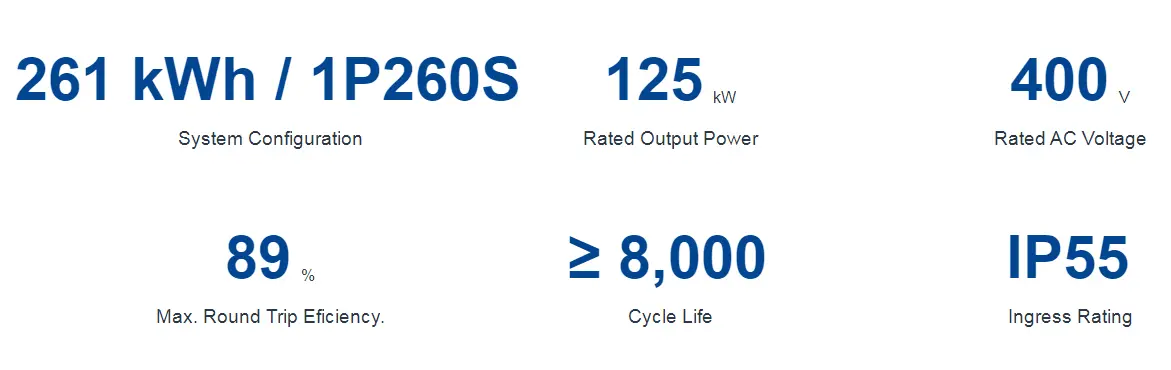

Thông số kỹ thuật

Các ứng dụng điển hình cho tủ ESS 125kW / 261kWh

1. Cơ sở sản xuất

Các nhà máy có máy móc, dây chuyền sản xuất, máy nén hoặc thiết bị công suất cao khác có thể sử dụng hệ thống này để giảm nhu cầu đạt đỉnh và chuyển mức tiêu thụ năng lượng sang giai đoạn có chi phí thấp hơn.

2. Khách sạn và tòa nhà thương mại

Khách sạn, văn phòng, cơ sở mua sắm và các tòa nhà thương mại khác có thể kết hợp bộ lưu trữ pin với quang điện mặt trời để cải thiện khả năng tự tiêu thụ, quản lý nhu cầu cao điểm và duy trì tải trọng quan trọng trong thời gian lưới điện bị gián đoạn.

3. Kho bãi và trung tâm hậu cần

Kho có thể sử dụng tủ để quản lý nhu cầu điện từ chiếu sáng, HVAC, điện lạnh, hệ thống tự động hóa và thiết bị sạc đồng thời cung cấp năng lượng dự phòng cho các hoạt động thiết yếu.

4. Dự án năng lượng mặt trời + lưu trữ thương mại

Hệ thống lưu trữ lượng điện mặt trời dư thừa trong thời gian nhu cầu tại chỗ thấp và giải phóng năng lượng dự trữ khi sản lượng năng lượng mặt trời giảm, giúp doanh nghiệp tăng giá trị đầu tư vào năng lượng mặt trời.

5. Cơ sở hạ tầng sạc xe điện

Tủ ESS có thể cung cấp thêm công suất điện cho các ứng dụng sạc EV thương mại bằng cách đệm tải sạc cao và giảm tác động của nhu cầu sạc đồng thời lên kết nối lưới.

Ví dụ: Quản lý năng lượng khách sạn thương mại

Một khách sạn 120 phòng với hệ thống quang điện năng lượng mặt trời 150kW, cơ sở hạ tầng sạc xe điện và mức tiêu thụ điện hàng năm khoảng 450.000kWh có thể đạt mức nhu cầu cao nhất đáng kể khi nhận phòng vào buổi chiều và hoạt động vào buổi tối.

Với chiến lược EMS phù hợp, Tủ ESS 125kW / 261kWh của Sinoah Energy có thể xả điện trong thời gian có nhu cầu tại chỗ cao, lưu trữ năng lượng mặt trời dư thừa và sạc trong thời kỳ biểu giá có chi phí thấp hơn. Khoản tiết kiệm tiềm năng phụ thuộc vào hồ sơ tải thực tế của khách sạn, cơ cấu biểu giá, sản xuất năng lượng mặt trời, lịch trình vận hành và phí lưới điện địa phương.

Đối với loại dự án này, hệ thống có thể đồng thời giải quyết vấn đề quản lý nhu cầu cao điểm, khả năng tự tiêu thụ năng lượng mặt trời, tối ưu hóa thời gian sử dụng và các yêu cầu năng lượng khẩn cấp thay vì dựa vào một chiến lược tiết kiệm năng lượng duy nhất.

Độ tin cậy lâu dài và hỗ trợ kỹ thuật của Vương quốc Anh

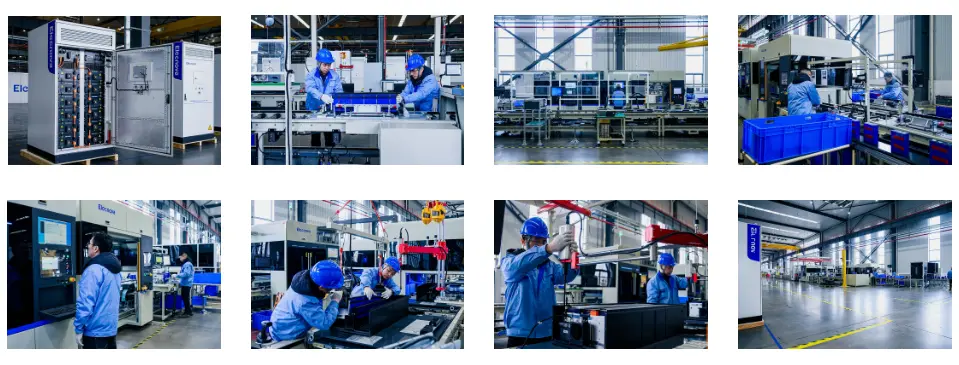

Sinoah Energy kết hợp sản xuất trực tiếp tại nhà máy với hỗ trợ kỹ thuật có trụ sở tại Vương quốc Anh cho các dự án lưu trữ năng lượng thương mại. Hệ thống 125kW / 261kWh cung cấp hơn 8000 vòng đời và bảo hành pin 10 năm, hỗ trợ lập kế hoạch dự án dài hạn.

Là một hệ thống tích hợp, tủ cung cấp một giải pháp phối hợp cho các chức năng pin, PCS, BMS, EMS, làm mát, phân phối điện và an toàn. Sinoah Energy cũng có thể hỗ trợ cấu hình theo dự án cụ thể, lập kế hoạch lắp đặt, mở rộng hệ thống và yêu cầu kỹ thuật cho các địa điểm thương mại khác nhau.

Ứng dụng trong thế giới thực: Khách sạn 120 phòng cắt giảm 30% chi phí năng lượng

Một khách sạn 120 phòng ở Đông Nam Vương quốc Anh có hệ thống quang điện mặt trời 150kW, thiết bị sạc xe điện cho khách và mức tiêu thụ điện hàng năm khoảng 450.000kWh. Khách sạn hoạt động theo biểu giá Thời gian sử dụng, với giá điện cao điểm là 32p/kWh và giá điện thấp điểm là 11p/kWh.

Trước khi lắp đặt, nhu cầu điện của khách sạn thường xuyên đạt khoảng 180kW vào các thời điểm nhận phòng buổi chiều, vận hành bếp và phục vụ buổi tối. Những đỉnh điểm nhu cầu này đã làm tăng chi phí điện, trong khi một phần năng lượng mặt trời ban ngày của khách sạn được xuất vào lưới điện với mức giá tương đối thấp.

Sau khi lắp đặt Tủ ESS làm mát bằng chất lỏng 125kW / 261kWh của Sinoah Energy, EMS tích hợp đã được cấu hình để cạo tối đa, tối ưu hóa năng lượng mặt trời và quản lý năng lượng theo thời gian sử dụng. Trong thời gian nhu cầu cao nhất vào buổi chiều, pin được xả để giảm nhu cầu lưới điện từ khoảng 180kW xuống dưới 125kW, tạo ra hơn 10.000 bảng Anh khoản tiết kiệm tiềm năng hàng năm liên quan đến nhu cầu.

Đồng thời, nguồn năng lượng mặt trời dư thừa đã được xuất khẩu trước đây có thể được lưu trữ trong pin 261kWh và sử dụng trong các hoạt động vào buổi tối. Trong các điều kiện vận hành ví dụ, khả năng tự tiêu thụ năng lượng mặt trời đã tăng từ khoảng 50% lên hơn 85%, giúp tiết kiệm thêm điện.

Hệ thống cũng sạc trong thời gian thấp điểm qua đêm với tốc độ khoảng 11p/kWh và xả trong thời gian có chi phí cao hơn ở mức khoảng 32p/kWh. Sự chênh lệch giá 21 xu/kWh này đã tạo thêm cơ hội cho việc chênh lệch giá, tùy thuộc vào hiệu suất sử dụng pin và chiến lược vận hành thực tế của cơ sở.

Dựa trên những giả định vận hành này, khách sạn có thể đạt được tổng mức tiết kiệm năng lượng hàng năm hơn 25.000 bảng Anh, đồng thời đạt được khả năng cấp điện dự phòng và sử dụng tốt hơn hệ thống quang điện mặt trời của mình. Với vòng đời hơn 8000 và bảo hành pin 10 năm, hệ thống Sinoah Energy cung cấp giải pháp lâu dài để giảm chi phí năng lượng và cải thiện khả năng phục hồi nguồn điện.

Câu hỏi thường gặp

1. Hệ thống ESS 125kW/261kWh có thể tiết kiệm cho doanh nghiệp bao nhiêu?

Khả năng tiết kiệm phụ thuộc vào giá điện, phí nhu cầu cao điểm, mô hình phụ tải hàng ngày, sản xuất năng lượng mặt trời, chiến lược vận hành pin và các quy định của địa phương. Đối với các địa điểm thương mại phù hợp, việc giảm giá vào thời điểm cao điểm, chênh lệch thuế quan và tăng khả năng tự tiêu thụ năng lượng mặt trời có thể tạo ra khoản tiết kiệm đáng kể hàng năm. Việc phân tích tải trọng và biểu phí theo địa điểm cụ thể phải được hoàn thành trước khi tính toán thời gian hoàn vốn dự kiến.

2. Hệ thống cần bao nhiêu không gian lắp đặt?

Tủ có kích thước 1050×1350×2400mm và chiếm diện tích khoảng 1,4m2. Cần có nền bê tông phù hợp và đủ khoảng cách cho các kết nối điện, các yêu cầu an toàn, kiểm tra và bảo trì.

3. Sự khác biệt giữa làm mát bằng chất lỏng và làm mát bằng không khí là gì?

Bộ pin sử dụng khả năng làm mát bằng chất lỏng để duy trì chênh lệch nhiệt độ pin trong khoảng 3°C, cải thiện độ đồng đều nhiệt độ và giúp giảm căng thẳng về nhiệt. Làm mát bằng không khí cưỡng bức cũng được sử dụng cho PCS và các bộ phận khác. Thiết kế quản lý nhiệt lai này cung cấp khả năng kiểm soát nhiệt độ pin chính xác hơn so với hệ thống làm mát pin chỉ dùng không khí.

4. Pin 261kWh có thể cung cấp năng lượng dự phòng trong bao lâu?

Thời gian sao lưu phụ thuộc vào tải kết nối thực tế. Ở mức tải 125kW liên tục, 261kWh tương đương với khoảng hai giờ năng lượng pin lý thuyết trước khi tính đến tổn thất chuyển đổi, dự trữ vận hành và giới hạn hệ thống. Tải thấp hơn có thể cung cấp thời gian sao lưu lâu hơn.

5. Hệ thống 125kW/261kWh có sử dụng được điện mặt trời không?

Đúng. EMS tích hợp có thể điều phối việc tạo ra quang điện và sạc và xả pin. Năng lượng mặt trời dư thừa có thể được lưu trữ để sử dụng sau này, giúp tăng mức tiêu thụ năng lượng mặt trời tại chỗ và giảm mua điện lưới.

6. Hệ thống có thể hỗ trợ sạc EV không?

Đúng. Tủ ESS có thể được tích hợp với cơ sở hạ tầng sạc EV thương mại. Bằng cách cung cấp thêm năng lượng khi nhu cầu sạc cao, nó có thể giúp quản lý tải cao điểm tại địa điểm và giảm áp lực lên kết nối lưới hiện có.

7. Tủ có phù hợp để lắp đặt ngoài trời không?

Đúng. Tủ có vỏ được xếp hạng IP55 và khả năng chống ăn mòn C4, giúp tủ phù hợp cho việc lắp đặt thương mại ngoài trời thích hợp. Cần đánh giá các điều kiện tại địa điểm, thiết kế nền móng, khoảng trống, yêu cầu an toàn cháy nổ và các quy định của địa phương trước khi lắp đặt.
