Biến tần lai một pha 10kW là gì và nó hỗ trợ các hệ thống năng lượng hiện đại như thế nào?

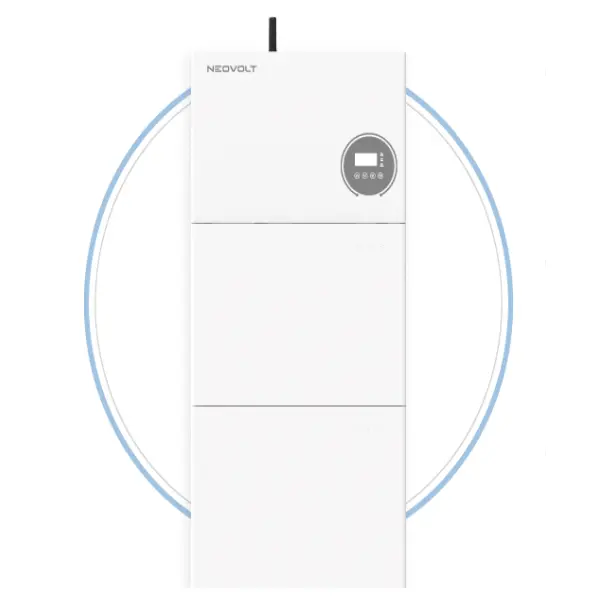

A Biến tần lai một pha 10kWđược thiết kế để phối hợp các tấm pin mặt trời, bộ lưu trữ pin, tải gia dụng hoặc thương mại và lưới điện trong một hệ thống quản lý năng lượng. Đối với người dùng đang phải đối mặt với nhu cầu điện cao, nguồn điện lưới không ổn định, chi phí năng lượng tăng hoặc không gian trên mái nhà hạn chế, bộ biến tần phù hợp có thể giúp cải thiện khả năng tự tiêu thụ năng lượng mặt trời và cung cấp lộ trình có cấu trúc để dự phòng pin. Hướng dẫn này giải thích cách hoạt động của biến tần hybrid một pha 10kW, các bộ phận chính của nó hoạt động, thông số kỹ thuật nào quan trọng và cách lập kế hoạch cho một hệ thống đáng tin cậy đáp ứng nhu cầu năng lượng trong thế giới thực.

1. Tìm hiểu về Biến tần hybrid một pha 10kW

Biến tần lai kết hợp các chức năng của biến tần năng lượng mặt trời và biến tần pin trong một thiết bị phối hợp. Thay vì xử lý việc sản xuất năng lượng mặt trời và lưu trữ năng lượng như những hệ thống hoàn toàn riêng biệt, nó có thể quản lý dòng điện giữa các tấm quang điện, pin, tải điện và lưới điện. Cấu hình này đặc biệt hữu ích cho những cơ sở kinh doanh muốn tăng khả năng tự tiêu thụ năng lượng mặt trời trong khi vẫn duy trì khả năng sử dụng điện lưới và pin dự phòng.

Định mức “10kW” đề cập đến công suất nguồn AC danh định của biến tần. Ký hiệu “một pha” xác định loại nguồn điện được thiết kế để hoạt động. Các yêu cầu về điện áp, tần số, dòng điện tối đa, dải đầu vào PV, dải điện áp pin và lưới điện thực tế phụ thuộc vào kiểu máy và thị trường cụ thể.

Biến tần lai cũng có thể hỗ trợ một số chiến lược vận hành, bao gồm tự tiêu thụ, pin dự phòng, quản lý năng lượng theo thời gian sử dụng và sạc lưới có kiểm soát. Tuy nhiên, các chức năng sẽ khác nhau tùy theo kiểu máy, vì vậy người lắp đặt phải luôn xác minh tài liệu kỹ thuật của nhà sản xuất trước khi thiết kế hệ thống.

2. Nó quản lý các nguồn năng lượng khác nhau như thế nào?

Ưu điểm chính của kiến ​​trúc lai là quản lý năng lượng phối hợp. Điện mặt trời được tạo ra dưới dạng nguồn DC, trong khi hầu hết các thiết bị gia dụng và thương mại đều sử dụng nguồn điện xoay chiều. Pin lưu trữ năng lượng DC và lưới điện tiện ích cung cấp nguồn điện xoay chiều. Biến tần đóng vai trò là điểm điều khiển và chuyển đổi giữa các nguồn này.

Trong chiến lược tự tiêu thụ điển hình, trước tiên năng lượng mặt trời cung cấp cho các tải hoạt động. Năng lượng dư thừa sau đó có thể sạc pin, với lượng điện bổ sung có khả năng được xuất vào lưới điện nếu được phép. Khi sản lượng năng lượng mặt trời giảm, pin có thể hỗ trợ tải trước khi sử dụng điện lưới, tùy thuộc vào chế độ vận hành đã chọn.

Cách tiếp cận phối hợp này có thể giúp giải quyết một vấn đề chung: sản xuất năng lượng mặt trời thường đạt đỉnh điểm vào ban ngày, trong khi nhu cầu điện dân dụng có thể tăng vào buổi tối. Bộ lưu trữ pin cho phép một phần năng lượng mặt trời ban ngày được chuyển sang tiêu dùng sau này.

3. Tại sao công suất 10kW lại quan trọng?

Biến tần loại 10kW có thể phù hợp với những nơi có nhu cầu điện cao hơn đáng kể so với lắp đặt ở khu dân cư nhỏ. Nó có thể được sử dụng trong những ngôi nhà lớn hơn, nhà xưởng, tòa nhà thương mại nhỏ, trang trại, văn phòng hoặc các cơ sở khác có tải một pha đáng kể.

Điểm quan trọng không chỉ đơn giản là con số “10kW”. Biến tần phải phù hợp với hồ sơ tải thực tế của trang web. Một căn nhà có thể có mức đỉnh ngắn hạn cao do động cơ, máy bơm, máy nén, máy điều hòa không khí hoặc thiết bị khác gây ra trong khi vẫn duy trì mức tải trung bình thấp hơn nhiều.

4. Thông số kỹ thuật nào quan trọng nhất?

Nhãn sản phẩm có thể làm cho bộ biến tần lai trông giống nhau nhưng thông số kỹ thuật chi tiết có thể khác biệt đáng kể. Việc so sánh cẩn thận nên tập trung vào khả năng tương thích về điện thay vì chỉ riêng công suất định mức.

Thông số đầu ra AC

Biến tần 10kW một pha thường hoạt động trong khoảng 220–240V tại các thị trường sử dụng cấu hình nguồn đó, với tần số 50Hz hoặc 60Hz tùy thuộc vào lưới điện. Một số sản phẩm 10kW liệt kê dòng điện đầu ra AC khoảng 43–46A ở 220–240V, nhưng giá trị chính xác thay đổi tùy theo điện áp định mức và thiết kế.

Đầu vào PV và MPPT

Điện áp đầu vào PV tối đa, dải điện áp hoạt động, dòng PV tối đa, dòng ngắn mạch và số kênh MPPT là những thông số kỹ thuật cần thiết. Nhiều kênh MPPT hơn có thể mang lại sự linh hoạt cao hơn khi hướng mái, điều kiện bóng hoặc cấu hình dây khác nhau.

Hiệu quả

Hiệu suất chuyển đổi ảnh hưởng đến lượng năng lượng được tạo ra tới tải hoặc pin. Thông số kỹ thuật được công bố cho các mẫu biến tần hybrid 10kW có thể đạt đến phạm vi trên 90%, nhưng không nên hiểu hiệu suất tối đa là hiệu suất đạt được trong mọi điều kiện vận hành.

Bảo vệ và bao vây

Đối với việc lắp đặt ngoài trời hoặc đòi hỏi khắt khe, khả năng bảo vệ chống bụi và nước, quản lý nhiệt độ, chống đột biến điện, bảo vệ quá dòng và các điều kiện lắp đặt thích hợp có thể ảnh hưởng trực tiếp đến độ tin cậy lâu dài.

Ví dụ: các sản phẩm một pha 10kW hiện tại trên thị trường cho thấy sự thay đổi đáng kể về điện áp pin, cấu hình MPPT, đầu vào PV tối đa, dòng điện xoay chiều, định mức vỏ và giao diện truyền thông. Đây là lý do tại sao bảng dữ liệu mô hình chính xác phải luôn được sử dụng cho thiết kế hệ thống cuối cùng.

5. Nên lập kế hoạch lưu trữ pin như thế nào?

Dung lượng pin và nguồn biến tần là hai khái niệm khác nhau. Biến tần 10kW mô tả công suất nguồn, trong khi dung lượng pin thường được biểu thị bằng kWh và mô tả lượng năng lượng có thể được lưu trữ.

Ví dụ, một cục pin có công suất sử dụng là 20kWh không có nghĩa là nó có thể tự động cung cấp 10kW liên tục. Dòng sạc/xả tối đa của pin, điện áp, giới hạn BMS, nhiệt độ, trạng thái sạc và khả năng tương thích biến tần đều ảnh hưởng đến hiệu suất thực tế.

Các câu hỏi về pin cần kiểm tra trước khi lắp đặt

• Điện áp pin có tương thích với biến tần không?
• Biến tần có hỗ trợ hóa học pin và giao thức truyền thông BMS không?
• Dòng sạc liên tục tối đa là bao nhiêu?
• Dòng xả liên tục tối đa là bao nhiêu?
• Có bao nhiêu năng lượng có thể sử dụng được?
• Các mô-đun pin bổ sung có thể được bổ sung sau này không?
• Nhà sản xuất pin có phê duyệt mô hình biến tần cụ thể không?

6. Hệ thống điện mặt trời nên phù hợp như thế nào?

Mảng PV phải được thiết kế theo điện áp DC, dòng điện, công suất PV tối đa và phạm vi hoạt động MPPT cho phép của biến tần. Một số mô hình hybrid một pha 10kW cho phép đầu vào PV cao hơn định mức AC của biến tần, điều này có thể giúp cải thiện việc sản xuất năng lượng mặt trời trong thời gian ánh nắng yếu hoặc thời tiết không thuận lợi.

Ví dụ: thông số kỹ thuật được công bố từ các sản phẩm 10kW khác nhau hiển thị giá trị đầu vào PV tối đa nằm trong khoảng từ khoảng 13kW đến 20kW trở lên, tùy thuộc vào kiến ​​trúc. Những số liệu này là ví dụ chứ không phải là yêu cầu chung và phải tuân theo giới hạn của nhà sản xuất biến tần.

Danh sách kiểm tra thiết kế PV

1. Tính toán sản lượng năng lượng mặt trời hàng năm và theo mùa dự kiến.
2. Kiểm tra điện áp chuỗi tối thiểu và tối đa.
3. Kiểm tra dòng điện tối đa của mỗi đầu vào MPPT.
4. Tính đến sự tăng nhiệt độ thấp của điện áp hở mạch PV.
5. Đánh giá độ bóng và các hướng mái khác nhau.
6. Khớp cấu hình chuỗi với các kênh MPPT có sẵn.
7. Xác nhận các yêu cầu kết nối điện và lưới điện cục bộ.

Thiết kế dây phù hợp đặc biệt quan trọng vì việc vượt quá giới hạn điện áp hoặc dòng điện có thể làm hỏng thiết bị hoặc khiến hệ thống hoạt động ngoài điều kiện dự kiến.

7. Điều gì xảy ra khi mất điện?

Một trong những lý do chính khiến người dùng cân nhắc hệ thống hybrid là nguồn điện dự phòng. Tuy nhiên, chỉ từ “hybrid” không đảm bảo rằng mọi biến tần đều có thể cung cấp điện dự phòng khi mất điện.

Một hệ thống có khả năng dự phòng thường cần một loại pin tương thích và một bộ biến tần được thiết kế để cách ly các tải được bảo vệ khỏi lưới điện khi mất điện lưới. Sau đó, biến tần sẽ thiết lập nguồn điện xoay chiều cục bộ thích hợp cho các mạch dự phòng.

Sự khác biệt này rất quan trọng vì các bộ biến tần năng lượng mặt trời kết nối lưới tiêu chuẩn thường tắt khi không có lưới điện. Bảo vệ chống đảo là cần thiết để ngăn chặn việc cung cấp năng lượng ngoài ý muốn cho mạng lưới tiện ích.

Kế hoạch dự phòng nên xem xét

• Những mạch nào được coi là thiết yếu?
• Tải liên tục kết hợp là gì?
• Những thiết bị nào có dòng khởi động cao?
• Nên duy trì nguồn điện dự phòng trong bao lâu?
• Có bao nhiêu năng lượng pin?
• Mảng năng lượng mặt trời có thể sạc lại pin khi mất điện không?

Ví dụ: mạch dự phòng có thể ưu tiên tủ lạnh, hệ thống chiếu sáng, thiết bị mạng, máy bơm, hệ thống an ninh, máy tính hoặc thiết bị HVAC được chọn thay vì cố gắng vận hành mọi thiết bị cùng một lúc.

8. Cần tránh những vấn đề lắp đặt nào?

Nhiều sự cố hệ thống không phải do chính biến tần gây ra mà do sự không khớp giữa biến tần, pin, mảng PV, tải điện và môi trường lắp đặt.

Tải quá khổ

Việc kết nối quá nhiều thiết bị công suất cao với đầu ra dự phòng có thể kích hoạt chức năng bảo vệ quá tải. Động cơ và máy nén lớn cần được chú ý đặc biệt vì dòng điện khởi động của chúng có thể cao hơn đáng kể so với dòng điện chạy bình thường.

Bỏ qua giới hạn pin

Biến tần 10kW có thể yêu cầu dòng điện đáng kể khi hoạt động ở công suất cao. Do đó, bộ pin không có khả năng xả không đủ có thể hạn chế nguồn điện biến tần hiện có thực tế.

Sử dụng cấu hình chuỗi PV sai

Điện áp và dòng điện phải duy trì trong phạm vi đầu vào được chỉ định của biến tần trong điều kiện thời tiết thay đổi. Điện áp PV phải được kiểm tra ở cả nhiệt độ vận hành dự kiến ​​và điều kiện trong trường hợp xấu nhất.

Giả sử mọi biến tần lai đều có chức năng giống nhau

Khả năng sao lưu, vận hành ngoài lưới điện, tích hợp máy phát điện, kiểm soát xuất khẩu, sạc pin từ lưới điện, vận hành song song và các tính năng giám sát khác nhau giữa các kiểu máy. Các chức năng này phải được xác nhận từ tài liệu sản phẩm thay vì được suy ra từ từ “hybrid”.

9. Làm thế nào có thể xây dựng một hệ thống năng lượng thực tế?

Cách tiếp cận đáng tin cậy nhất là bắt đầu với hành vi năng lượng của địa điểm thay vì chọn một bộ biến tần chỉ dựa trên xếp hạng công suất tiêu đề của nó.

Cách tiếp cận này giúp ngăn ngừa một lỗi mua hàng phổ biến: chọn bộ biến tần công suất cao mà không xem xét đến pin, mảng năng lượng mặt trời, pha điện hoặc cấu hình tải thực tế. Một hệ thống tích hợp phù hợp có thể tận dụng tốt hơn nguồn năng lượng mặt trời sẵn có đồng thời đưa ra chiến lược quản lý năng lượng dễ dự đoán hơn.

Đối với các doanh nghiệp và hộ gia đình mong muốn nhu cầu điện của mình tăng lên, khả năng mở rộng cũng cần được xem xét. Việc mở rộng pin, vận hành biến tần song song, giao diện truyền thông, nền tảng giám sát và công suất quang điện trong tương lai có thể ảnh hưởng đến giá trị lâu dài của việc lắp đặt.

10. Câu hỏi thường gặp

Xây dựng giải pháp lưu trữ và năng lượng mặt trời đáng tin cậy hơn

Biến tần lai một pha 10kW có thể đóng vai trò là thành phần quản lý năng lượng trung tâm của hệ thống lưu trữ kết hợp năng lượng mặt trời hiện đại. Giá trị của nó không được xác định chỉ bằng con số 10kW. Hiệu suất thực sự đến từ mức độ kết hợp của biến tần với mảng PV, pin, tải điện, kết nối lưới, yêu cầu dự phòng và môi trường vận hành.

Đối với người mua và người lập kế hoạch dự án, việc hiểu rõ ràng về các mối quan hệ này giúp dễ dàng tránh được các thành phần không tương thích, những hạn chế về nguồn điện không mong muốn và chi phí hệ thống không cần thiết. Việc xem xét thông số kỹ thuật hoàn chỉnh trước khi lắp đặt là điều cần thiết, đặc biệt khi hệ thống sẽ được sử dụng cho nguồn điện dự phòng hoặc các ứng dụng có nhu cầu cao.

Công ty TNHH Sinaoh Limitedcó thể hỗ trợ khách hàng đang tìm kiếm các giải pháp biến tần và hệ thống năng lượng thực tế bằng cách tập trung vào các yêu cầu ứng dụng, khả năng tương thích hệ thống và nhu cầu cụ thể của dự án. Cho dù mục tiêu là tự tiêu thụ năng lượng mặt trời, lưu trữ pin, nguồn điện dự phòng hay hệ thống quản lý năng lượng linh hoạt hơn thì cấu hình phù hợp phải bắt đầu từ các yêu cầu điện thực tế của địa điểm.
